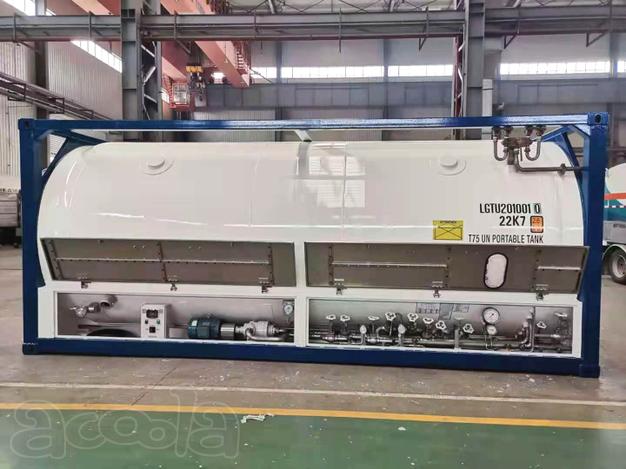

Танк-контейнер (контейнер-цистерна ) модели UN T75 криогенный 19500л с насосом cryostar

Изготовление на заказ!
Стоимость подлежит уточнению из-за колебания курса валют!

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
1.0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1 Проектирование и тестирование
Резервуар - в соответствии с

-тип ASME VI DIV 1; RID/ADR, IMDG,
T75 UN PORTABLE TANK TIR;UIC; TC;FRA; CFR49
T75 UN Portable Tank
Рама - в соответствии с ISO 1496/3
Угловые фитинги ISO Standard 1161
Код размера и типа 22K7
1.2 Номинальный объём 19500 л
1.3 Размеры и массы
Максимально разрешенная масса-брутто 36000 кг
Масса тары (приблизительно) 8950 кг
Длина 6058 мм
Ширина 2438 мм
Высота 2591 мм
1.4 Размеры резервуара
Внутренний сосуд
Внутренний диаметр 2155 мм
Круговая внутренняя длина 4620 мм
Внешний сосуд
Внутренний диаметр 2415 мм
Круговая внутренняя длина 5070 мм
1.5 Номинальное давление и температура
Внутренний сосуд
Расчетная температура - 196°С
Максимально допустимое рабочее давление 22.0 Бар / 2.2 МПа
Испытательное давление 29.9 Бар / 2.99 МПа
Давление испытания на утечку 19.8 Бар / 1.98 МПа
Внешний сосуд
Диапазон температуры окружающей среды От -40°С до +50°С
Расчетное давление -1 Бар / 0.1 МПа
1.6 Материал конструкции
Рама Q345-D-GB/T1591
Внутренняя оболочка и днища SA-240M 304
Внешняя оболочка и днища GB/T 713-Q345R
1.7 Изоляция
Тип изоляции Многослойная изоляция в высоком вакууме
Материал Алюминиевая фольга
Степень вакуумной герметизации ≤0.08 Па
Статическая скорость испарения ≤0.34%
1.8 Среда наполнения
LO2 (Liquid O2 (Oxygen)) - КИСЛОРОД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1073 (UN1073)
LN2 (Liquid N2 (Nitrogen)) - АЗОТ ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1977 (UN1977)
LAr (Liquid Ar (Argon)) - АРГОН ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1951 (UN1951)
LCO2 (Liquid CO2 (Liquid Carbon Dioxide)) - УГЛЕРОДА ДИОКСИД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 2187(UN2187)
LN2O (Liquid N2O (Liquid Nitrous Oxide)) - АЗОТА ГЕМИОКСИД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 2201 (UN2201)
2.0 ФИТИНГИ И АКСЕССУАРЫ
2.1 Блок предохранительного клапана
Тип Spring full-lift
Количество 2 ед.
Давление срабатывания +16.0 Бар / +1.60 МПа
2.2 Насос криогенный
Модель CRYOSTAR GBS 155/4.5-6.9 C/3
2.3 Манометр
Класс точности Grade 1.6
Количество 1 ед.
Диапазон измерения 0 - 4.0 МПа
С запорным клапаном для отключения источников напряжения при техническом обслуживании или осмотре
2.4 Датчик уровня жидкости
Класс PN40
Количество 1 ед.
Диапазон измерения 0 - 3 м H2O
2.5 Пенал для документов
1ед. из ПВХД, водонепроницаемый, устанавливается на заднем торце
2.6 Клапанный отсек
В защитном шкафу с дверцей находятся клапаны газовой и жидкостной линий, манометр, насос
3.0 ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ
3.1 Внутренний сосуд и внешний, изнутри и с наружи очищаются и обезжиривается. Сварные швы очищаются от окалины.
3.2 Арматура и трубопроводы, включая клапаны и секции труб, предварительно очищаются, а затем устанавливаются на резервуар
3.3 Проверка на герметичность и продувка азотом производится после очистки и установки всех клапанов, заглушек и подсоединения трубопроводов. Выполняется проверка на герметичность при давлении 14,4 бар с использованием чистого и сухого воздуха. Танк-контейнер будет доставлен с продувкой азотом. Будет использоваться азот (O2 <3% остаточного кислорода, давление 0,5 бар)
3.4 Покраска производится после полного очищения поверхности. Окрашивается в белый цвет.
4.0 ДОКУМЕНТАЦИЯ
4.1 Будет предоставлена следующая документация:
Сертификат переносной цистерны на каждую цистерну (Lloyd's Register)
Отчет с данными ASME для сосудов под давлением.
Сертификат качества продукции, чертеж и инструкции по эксплуатации для каждого резервуара.
