Изготовление на заказ!
Стоимость подлежит уточнению из-за колебания курса валют!
284 000 CNY (Китайский юань ) (по курсу ЦБ РФ на день оплаты)
за 1 ед. (с НДС)

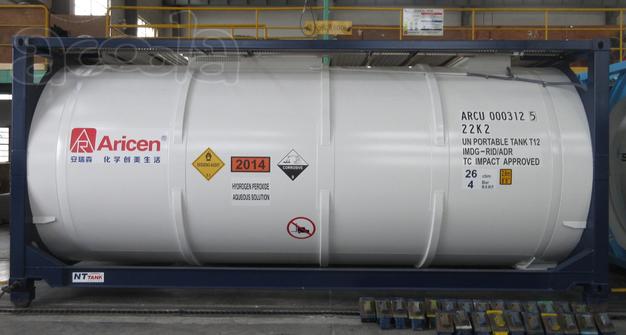

Техническая спецификация для контейнера-цистерны
Завод-изготовитель NantongTankContainerCo., Ltd
Тип Стандартный 20-фут танк-контейнер, тип UN Portable Tank T12
Размеры по полнокаркасной раме, фут (мм) 20’ / 8’ / 8’6” (6058°-6 / 2438°-5 / 2591°-5 )
Вместимость цистерны, л 26000 (+0 /- 1.5%)
Максимальная масса брутто, кг 36000
Собственная масса контейнера (тара), кг 3600 ±3%
Рабочее давление, МПа / Bar 0.4 / 4
Испытательное давление, МПа / Bar 0.60 / 6
Расчетная температура, °С - 40 до +130
Материал цистерны Нержавеющая сталь SANS 5002B-7 Wnr 1.4402/1.4404 (C<0.03%)
Номинальная толщина стенки цилиндрической части цистерны, мм 4.4
Номинальная толщина стенки днищ цистерны, мм 4.5
Материал рамы Сталь конструкционная GB/T 1591-Q355D или SPA-H
Угловые фитинги Согласно международному стандарту ИСО 1161, 8ед.
Инспекционное агентство Регистр Ллойда (Lloyd's Register - LR) или Бюро Веритас (Bureau Veritas)
Приборы, арматура, принадлежности
Люк-лаз с крышкой и прокладкой Диаметр 500 мм, крышка на 8 болтах
Устройство верхнего слива (налива) груза 3-дюймовая прокладка с глухим фланцем на болтах
Клапан воздушной (газовой) магистрали Шаровой клапан 1,5 дюйма bsp с пыльцевой колпачком и цепью
Предохранительный клапан в сборе 3-дюймовый фланцевый предохранительный клапан без рамочной сетки.
оборудован разрывной диском и манометром
настройка давления предохранителя: 4,4 бар, дисковое давление: 4,84 бар
Вентиляционный клапан в сборе 2-дюймовый вентиляционный клапан в сборе в 2,5-дюймовой подушке бака bsp
Узел разрывной мембраны в сборе Разрывная мембрана 10 дюймов с разрывным усилием в 6 бар с защитным колпаком
форсунка бака расположена горизонтально на верхней центральной линии
Нижнее устройство слива (налива) груза Последовательно установленные внутренний 3” 45° донный клапан и 3” зажимной поворотный кран (наружный клапан) и выходной патрубок с резьбой 3"BSP и резьбовой крышкой
Площадки обслуживания Состоят из трапов с настилом из просечно-вытяжного листа алюминия
Термометр С двойной шкалой, диапазон измерения - от минус 40 до плюс 160°С
Лестница Алюминиевая, противоскользящая.
Расположена справа сзади.
Заземление На нижней поперечной балке задней торцевой
Пенал для документов Пластиковый тубус в задней части справа.
