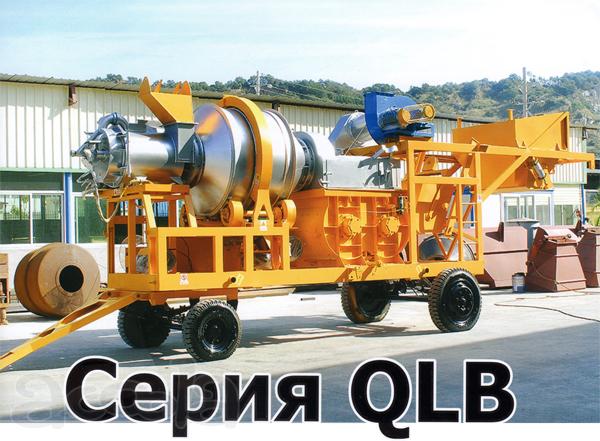

Супермобильные асфальтобетонные мини-заводы серий QLB имеют встроенные фундаментные конструкции- аутригеры, которые позволяют АБЗ обойтись без бетонного основания. Основные компоненты асфальтобетонных заводов расположены на шасси, что позволяет в короткое время привести асфальтовую установку в транспортное положение и переместить ее на новую площадку при помощи автомобильных тягачей.
Асфальтные заводы оборудованы двухвалковым горизонтальным смесителем, серия QLB. В качестве топлива для АБЗ могут быть использованы не только традиционные виды- газ, мазут, дизель, но и уголь. Асфальтовые заводы этих серий являются самыми недорогими и представляют собой идеальное решение при строительстве небольших дорог и при ремонте дорожного покрытия.
Описание Продукта
1. Сушильный барабан и двойной смешивающий вал смонтированы в одной установке, поэтому происходит более тщательное смешивание, качество конечного продукта улучшается.
2. Точные расчёты, стабильное качество.
3. Крутящийся сушильный барабан, центральное вентилирование, простая схема компоновки устройства, простое управление.
4.PLC система управления всем процессом, сенсорный экран, возможность автоматического или ручного управления.
5. Наличие передвижной платформы позволяет перемещать установку быстро и легко.
6. Установка работает как на угле, так и на масле, в зависимости от нужд заказчика.
- 1- 4-х секционный бункер (по 5 м3) для инертных материалов. Каждая секция оснащена ленточными питателями.
На двух 2-осных шасси (оборудованы площадками для осмотра) смонтированы:
- 2- Элеваторы холодных инертных
- 3- Горелки (топливо, - соляра или тяжелые нефтепродукты)
- 4- Сушильные барабаны
- 5- Шнековый конвейер для пыли
- 6- Хранение битума осуществляется в обогреваемой ёмкости 40 м3. Обогрев осуществляется горелкой, работающей на соляре или тяжелых нефтепродуктах
- 7- Система дозирования битума
- 8- Пылевой фильтр типа «циклон» (опционально поставляется вторая ступень очистки, - водяной или рукавный фильтры)
- 10- Готовый продукт подается в ёмкость 20т, оборудованную системой выгрузки
- 11- Управляется завод из кабины управления
1. Технические характеристики
Производительность 80 т/час
Площадь завода 25м × 30м или 20м × 40м
Питатели сушильных барабанов 1,2м3 × 2
Фракция щебня ≤ 50мм
Бункеры инертных материалов 4 х 5м3
Точность взвешивания Щебень ≤ 2000кг ± 3%
Минеральный порошок ≤ 180кг ± 2％
Битум ≤ 180кг ± 2％
Температура асфальта 120~165 ℃ (регулируемая)
Потребляемая мощность 200кВт
2. Основные системы
Система Узел Параметры Кол-во Производитель
1. Хранение инертных Бункеры 5м3 4 Китай
Шибера 8
Весовой бункер 2000кг ± 3% 1
Датчик весов TSC-2000 4 TOLEDO, Испания
Электромагнитный клапан DQK-1442 4 Китай
Пневмоцилиндр 160×200 4
Опорная рама 1 к-т
Мотор-барабан Ø500-750-1.31-7.5кВт 1
Конвейерная лента 600мм × 24 800мм 1 к-т
Натяжитель ленты 1 к-т
Ролики 1 к-т
Чистик ленты B800 1 к-т
2. Питающий конвейер Мотор-барабан Ø320-750-1.6-3кВт 1
Конвейерная лента 600мм × 16 000мм 1
Ролики 1 к-т
Натяжитель ленты 1 к-т
Чистик ленты B800 1
3. Горелка Горелка 2
Воздуходувка 9-19No5.6A 2
Электродвигатель Y2-160M1-11кВт 2
Топливный насос 1/2C-1.1кВт 2 к-та
Приводной ремень A787 2
ТНВД CB-6 ，0.55кВт 2 к-та
Жаропрочная футировка 2 к-та
Электронная система зажигания 2
4. Сушильный барабан Сушильный барабан (Ø2 100мм) 2
Редуктор ZQ350-8.23-Ⅱ 2
Электродвигатель Y2-180M-18.5кВт 2
Приводной ремень C1753 2
Преобразователь частоты 2 Siemens, Германия
5. Элеватор инертных Скиповый конвейер 2 к-та Китай
Питатель 2
Редуктор BWY27-29-7.5кВт 2
Концевой выключатель XCE-145 6
6. Дозирование минпорошка Весовой бункер 180кг ± 2% 1
Шнековый конвейер Ø219-4m-3кВт 1
Редуктор XLD4-9-3 1
Датчик весов TSC-300 1 TOLEDO, Испания
Пневмоцилиндр 80×200 2 Китай
7. Дозирование битума Весовой бункер 180кг ± 2% 1
Электродвигатель Y112M-5.5, N=5.5кВт 1
Насос для битума CLB200 1
Трубопроводы 1 к-т
Клапан 1
Датчик весов TSC-300 1 TOLEDO, Испания
Пневмоцилиндр 80×50 1 Китай
8. Смеситель Смеситель 1.2м3, двухвальный 1
Редуктор XWDY9-17-22кВт 2
Масляный насос 3 к-та
Пневмоцилиндр 50×100 2
Пневмоцилиндр 125×300 2
Бункер 1
Пневмоцилиндр 80×125 1
9. Элеватор готового продукта Бункер для асфальта 20т 1
Скиповый конвейер 1 к-т
Редуктор BWY27-29-11кВт 1
Пневмоцилиндр 125×250 2
Концевой выключатель XCE-145 3 Schneider, Франция
10. Система пылеочистки Фильтр циклонного типа 1 Китай
Вентилятор Y5-47NO8C 1
Электродвигатель Y2-200L-30кВт 1
Электродвигатель Y2-100L-2.2кВт 1
Радиатор WPS70-1:30 1
Шнековый конвейер 1
Пневмоцилиндр 50×80 1
Трубопроводы 1 к-т
11. Шасси Шасси двухосное 2 к-та
Шины передней оси 825-12×4pc 1 к-т
Шины задней оси 900-20×4pc 1 к-т
Выдвижные опоры 10
Лестницы и площадки 2 к-та
12. Пневматическая система Компрессор W-0.9/7.5кВт 1 к-т
Трубопроводы 1 к-т
Электромагнитные клапаны 1 к-т
Разветвитель на 3 контура QFLJWC-L15 3
13. Система управления Кабина управления 3м × 2.5м × 2м 1
Сенсорный экран MT510T 1 Тайвань
Панель управления 1 Китай
Шкаф коммутационный 1
Кабели 1 к-т Гонконг
PLC S7-200°CN 1 к-т Siemens, Германия
14. Битумное хозяйство Ёмкость обогреваемая 40м3 1 Китай
3. Опции
Вторая ступень пылеочистки Водяной фильтр 1
Рукавный фильтр 1 DUPONT, США
